回転 乾式
製品の特長 サイズ・価格一覧

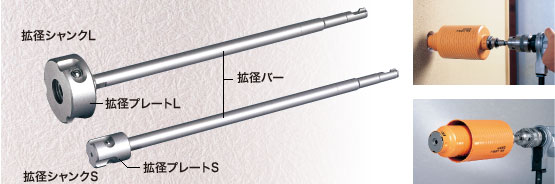

拡径シャンク

ポリクリックシャンク及びカッターと組み合わせて拡径作業が可能です。

拡径シャンク

特   長

  • 既存の穴を簡単に大きくする事が可能です。
  • ガイドには、既存穴穿孔のカッターを使用しますので、拡径シャンクを準備するだけで、拡径が行なえます。

用   途

  • エアコン取替え時の配管穴の拡径に。
  • 工場配管取り替え時の穴の拡径に。
  • その他、穴の拡径に。
コア別対応表

* 下記表は、既存穴を穿孔したカッターと、拡径用のカッターとを同じ種類のカッターで使用する場合の目安です。

* ガルバウッドコアはガイド用コアとして使用できません。

* 65mmの穴を70mmに拡径する施工方法を見る

スーパーメタルコア、ウッディングコア、ALCコア
カッター呼び径[既存の穴](mm) 拡径可能カッター呼び径[拡径可能サイズ](mm)
22 使用できません
25 32~220 (ALC310)
29 35~220 (ALC310)
32 38~220 (ALC310)
35 45~220 (ALC310)
38
45 50~220 (ALC310)
50~210(ALC220) 既存の穴+5mm以上の呼び径であれば拡径可能
回転用(H)コア・振動用(S)コア
* 回転用コアカッター最大径は170mmです。
カッター呼び径[既存の穴](mm) 拡径可能カッター呼び径[拡径可能サイズ](mm)
22 使用できません
25 32~220
29 35~220
32 38~220
35 45~220
38
45 50~220
50~210 既存の穴+10mm以上の呼び径であれば拡径可能
ドライモンドコア、ブロック用ドライモンドコア、ハイパーダイヤコア
カッター呼び径[既存の穴](mm) 拡径可能カッター呼び径[拡径可能サイズ](mm)
25 35~310
29 38~310
32 45~310
35
38 50~310
45 55~310
50~220 既存の穴+10mm以上の呼び径であれば拡径可能
ご使用上の注意
  • 拡径作業時、位置決め後は、速やかにガイド用カッターを取り外して下さい。
  • 他社製カッターで穿孔された穴への拡径は出来ない場合があります。
  • 他社製カッターで穿孔された穴への拡径は、穴径とガイド用カッターの径の差により
    「振動」「ビビリ」を発生する場合があります。
  • ブレーキ付き電動機には使用出来ません。
