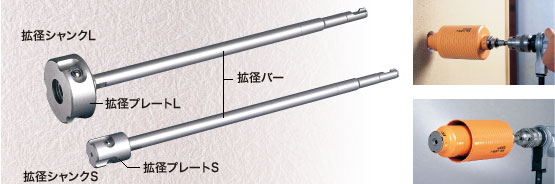

ポリクリックシャンク及びカッターと組み合わせて拡径作業が可能です。
- 既存の穴を簡単に大きくする事が可能です。
- ガイドには、既存穴穿孔のカッターを使用しますので、拡径シャンクを準備するだけで、
拡径が行なえます。
- エアコン取替え時の配管穴の拡径に。
- 工場配管取り替え時の穴の拡径に。
- その他、穴の拡径に。
| 品名 |
標準税込価格(本体価格) |
品番 |
| 拡径シャンクS |
3,413 (3,250) |
PCSKSEXP250 |
| 拡径シャンクL |
4,725 (4,500) |
PCSKLEXP250 |
|
| 品名 |
標準税込価格(本体価格) |
品番 |
| 拡径プレートS |
2,100 (2,000) |
PCEXPS |
| 拡径プレートL |
3,413 (3,250) |
PCEXPL |
| 拡径バー |
1,313 (1,250) |
PCSLB250 |
|
| * |
拡径シャンクSをお持ちの方は、拡径プレートLをお買い求め頂き、
拡径プレートを付け替えると拡径シャンクLとしてご使用頂けます。
(拡径シャンクLも同様に拡径シャンクSにすることが出来ます。) |
| * |
下記表は、既存穴を穿孔したカッターと、拡径用のカッターとを同じ種類のカッターで使用する場合の
目安です。 |
| * |
65mmの穴を70mmにする場合はこちらの方法で行って下さい。 |
ウッディングコア、ALCコア
| カッター呼び径［既存の穴］(mm) |
拡径可能カッター呼び径［拡径可能サイズ］(mm) |
| 22 |
使用できません |
| 25 |
32~220 |
| 29 |
35~220 |
| 32 |
38~220 |
| 35 |
45~220 |
| 38 |
| 45 |
50~220 |
| 50~220 |
既存の穴＋5mm以上の
呼び径であれば拡径可能 |
|
回転用(H)コア・振動用(S)コア
| カッター呼び径［既存の穴］(mm) |
拡径可能カッター呼び径［拡径可能サイズ］(mm) |
| 22 |
使用できません |
| 25 |
32~220 |
| 29 |
35~220 |
| 32 |
38~220 |
| 35 |
45~220 |
| 38 |
| 45 |
50~220 |
| 50~220 |
既存の穴＋10mm以上の
呼び径であれば拡径可能 |
|
ドライモンドコア、ブロック用ドライモンドコア、ハイパーダイヤコア
| カッター呼び径［既存の穴］(mm) |
拡径可能カッター呼び径［拡径可能サイズ］(mm) |
| 25 |
35~220(ハイパー310) |
| 29 |
38~220(ハイパー310) |
| 32 |
45~220(ハイパー310) |
| 35 |
| 38 |
50~220(ハイパー310) |
| 45 |
55~220(ハイパー310) |
| 50~220(ハイパー310) |
既存の穴＋10mm以上の
呼び径であれば拡径可能 |
|
- 拡径作業時、位置決め後は、速やかにガイド用カッターを取り外して下さい。
- 他社製カッターで穿孔された穴への拡径は出来ない場合があります。
- 他社製カッターで穿孔された穴への拡径は、穴径とガイド用カッターの径の差により
「振動」「ビビリ」を発生する場合があります。
- ブレーキ付き電動機には使用出来ません。
|
