アンゼックスボルト雄ネジ

  AZ12 AZ14 AZ16 AZ20 AZ24
ネジ仕様
M12x1.75
M14x2.0
M16x2.0
M20x2.5
M24x3.0
アンカーボルト全長
(L:mm)
201
237
279
351
418
アンカーボルト有効締結深さ
(h ef:mm)
135
160
190
240
285
最大基板厚み
(t fix,max:mm)
30
35
40
50
60
基板穴径
(d f:mm)
14
16
18
22
26
締め付けトルク
(Tinst:N・m)
78
124
195
381
656
下穴径
(d 0:mm)
22.5
26
30.5
36
44
下穴深さ
(h 1:mm)
141
167
198
250
296
最小躯体厚み
(h min:mm)
210
240
290
360
430

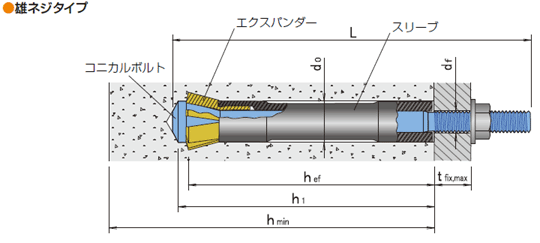

雄ネジタイプ図

品名 材質 硬度 (HRC) 表面処理
コニカルボルト JIS G4105(SCM435)相当
強度区分 8.8

23～30

 亜鉛メッキ
+
クロメート処理
スリーブ JIS G3101 相当 －
エクスパンダー JIS G4105(SCM435)相当 －
ワッシャ S45C-H 30～40
ナット S45C-H 20 ～36

雄ネジタイプ１

雄ネジタイプ２

アンカー アンダーカッター 下穴用ビット 打込棒 カッターブレード
品名 品名 シャンク形状 品名 シャンク形状 品名 品名
AZ12 UC225SDS SDS-plus PH225/146MAX SDS-max ST225 BL225
AZ14 UC260MAX SDS-max PH260/173MAX SDS-max ST260 BL260
UC260HEX 六角軸 PH260/173HEX 六角軸
AZ16 UC305MAX SDS-max PH305/205MAX SDS-max ST305 BL305
UC305HEX 六角軸 PH305/205HEX 六角軸
AZ20 UC360MAX SDS-max PH360/258MAX SDS-max ST360 BL360
UC360HEX 六角軸 PH360/258HEX 六角軸
AZ24 UC440MAX SDS-max PH440/306MAX SDS-max ST440 BL440


  AZ10I AZ12I AZ14I AZ16I AZ20I
ネジ仕様
M10x1.5
M12x1.75
M14x2.0
M16x2.0
M20x2.5
アンカーボルト全長
(L:mm)
117
143
169
201
253
アンカーボルト有効締結深さ
(h ef:mm)
110
135
160
190
240
締め付けトルク
(Tinst:N・m)
45
78
124
195
381
下穴径
(d 0:mm)
22.5
26
30.5
36
44
下穴深さ
(h 1:mm)
116
142
171
200
251
最小躯体厚み
(h min:mm)
210
210
240
290
360

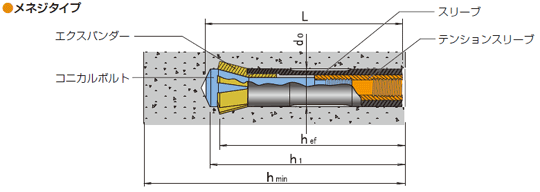

メネジタイプ図

品名 材質 硬度 (HRC) 表面処理
コニカルボルト JIS G4105(SCM435)相当
強度区分 8.8		 23～30 亜鉛メッキ
+
クロメート処理
テンションスリーブ
スリーブ JIS G3101 －
エクスパンダー JIS G4105(SCM435)相当 －

メネジタイプ１

メネジタイプ２


アンカー アンダーカッター 下穴用ビット 打込棒 カッターブレード
品名 品名 シャンク形状 品名 シャンク形状 品名 品名
AZ10I UC225SDS SDS-plus PH225/121MAX SDS-max ST225 BL225
AZ12I UC260MAX SDS-max PH260/148MAX SDS-max ST260 BL260
UC260HEX 六角軸 PH260/148HEX 六角軸
AZ14I UC305MAX SDS-max PH305/178MAX SDS-max ST305 BL305
UC305HEX 六角軸 PH305/178HEX 六角軸
AZ16I UC360MAX SDS-max PH360/208MAX SDS-max ST360 BL360
UC360HEX 六角軸 PH360/208HEX 六角軸
AZ20I UC440MAX SDS-max PH440/251MAX SDS-max ST440 BL440

着工手順

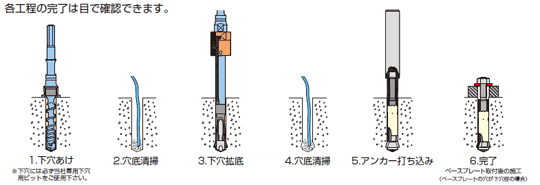

着工手順
樹脂・モルタル系アンカー

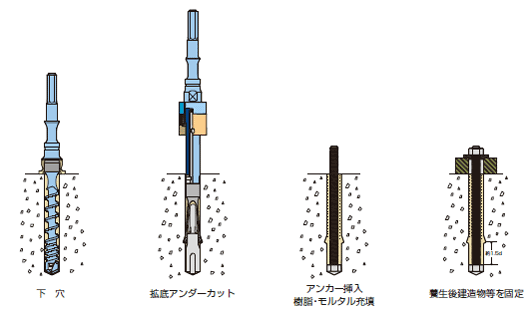

拡底が穴底より約1.5dの所にほどこされている為、引き抜きに力を発揮します。縁あきの少ない場所へのアンカー施工時には、 コンクリートにストレスを与えない為、確実に施工できます。屋外等、錆びが出やすい箇所へのアンカー施工においては、ボルト を樹脂・モルタルで覆い込む為、錆びが低減されます。
樹脂・モルタル系アンカー
大型構造物用アンカー

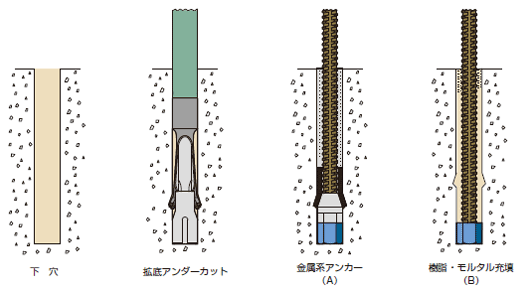

アンダーカット穿孔工具の刃先にはダイヤが採用されていますので、スムーズに穴あけができます。 アンカー筋には、ネジ節鉄筋を使用しますので、建物への取り付けが簡単に行なえます。
大型構造物用アンカー
